시방서는 신축공사의 바닥 난방은 초절전 원적외선 보일러 설치공사에 적용한다.

본 시방은 건축설비 기술기준령 및 내사 규정에 근거를 두고 KS 규격을 적용한다. 단, 상기규격에 명시되지 아니한 사항은 도면 및 시방서에 준한다.

① 단열구조 및 결계에 따른 건축에 관련사항을 점검한다.
② 초절전원적외선 보일러 소비젼력 : 단상 220V 1m당±20W 1회로 제작되어 있는지 점검해야 한다.
③ 초절전 원적외선 보일러관은 바닥면에 매설되며 기계적 강도가 우수해야 하고 수명이 반영구적이어야 한다.
④ 초절전 원적외선 보일러관은 한쪽은 밀폐장치, 한쪽은 전기단상 220V이므로 밀폐되어 온도변화에 따른 압력증가에 영향을 받지 않고 수명이 반영구적이어야 한다.
⑤ 초절전 원적외선보일러에 자동온도 조절기의 릴레이는 각 회로의 정격에 맞는 용량을 사용했는지 점검해야 한다.

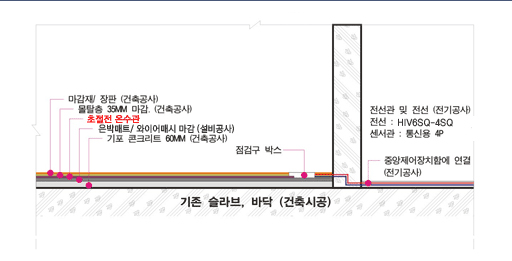

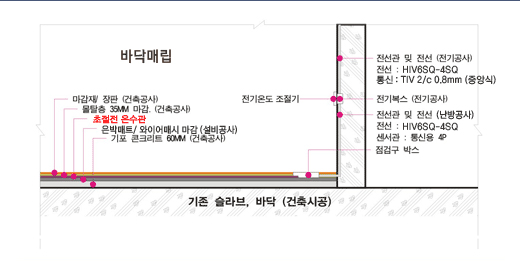

① 콘크리트 바닥에 방습지인 비닐을 깐다.(건축시공)
② 몰탈 미장마감 30㎜ 남겨놓고, 단열재인 스티로폼을 20~30㎜이상의 두께로 깐다.
③ 단열재인 스티로폼 위에 은박매트를 깐다.(건축시공)
④ 와이어매쉬 200~300㎜선택하고, 초절전 보일러관 배설은 설계도면과 같이 하되 겹치지 않도록배설한다.
⑤ 초절전 원적외선 보일러 설치 전 절열저항 시험을 하고 온수관 길이 하되 위치를 설정한다.

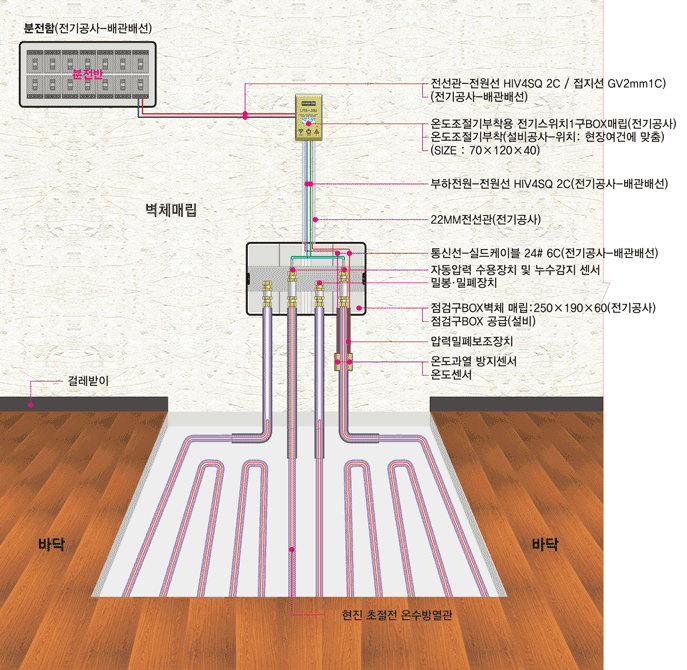

⑥ 점검구 BOX(230×176×50㎜)를 바닥 (벽체 박스 250×190×60㎜)미장마감과 수평이 유지되도록 고정 설치한다.

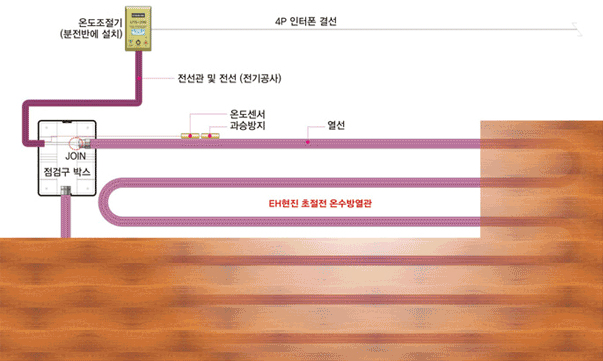

⑦ 자동온도조절기는 습기 가 없는 벽체 전원공급 BOX에 설치하고 출력 전원선과 온도 감지선(센서선)을 점검구 BOX속에서 초절전보일러와 전원선과 연결한다.
⑧ 측열재인 몰탈 전열온수 방열관(외경 20㎜) 포함 3㎜ 이내(대리석 마감재 사용시는 2㎜ 이내)
⑨ 바닥 마감재는 장판, 모노륨, 대리석을 깐다.(선택사양이므로 발주처와 시공유무 확인)
⑩ (직접제어방식)객실에서 본전반 누전차단기까지의 전기선은 HIV5SQ×2C. 연선 0.8㎜×4C(통신선) (전기공사)

① 자동온도조절기는 초절전원적외선보일러 설치완료후 절연저항 및 기타 데이터를 측정 후 기록하고 최정 데이터를 감독자에게 확인받는다.
② 몰타르 시공후 완전 양생 될 때 까지는 통전하여서는 안된다.(보일러관과 몰탈사이 공간발생)
③ 중앙감시반의 자동제어는 자동온도감지 방식으로 하되 각 실의 난방부하에 적절하게 ZOON을 나누어 설치한다.
④ 시공 후 자동온도조절기 및 주앙감시반 사용설명서는 현장에 비치한다.

* 전기소모량 산출방법(건교부 설치기준시) 시간당 정기 소모량(낸방부하와 비교하여 큰 용량으로 선정)
   기둥전력 : 배관길이(M)×20W×1선 - 전선이 굵기와 차단기 용량은 기동젼력으로 산출시공
* 특허제품으로 다사 제조시공 불가 초절전원적외선보일러 및 점검구 BOX와 중앙감시반 설치
